带您认识加工中心编程的程序结构（附钻孔手工编程实例）
数控加工中心聚彩网编程主要有分为两种，一种是手工编程，而另一种用电脑软件编程。这两种编程方式各自用于不同的用途之中，手工编程的操作工艺比较简单，常见的有简单的钻孔，铣孔，铣面程序；而电脑软件编程则是较为复杂。在了解加工中心编程前先要明白加工中心程序的结构格式。
加工中心使用的是数控加工程序，ISO码最为常见。它是加工中心数控装置能辨识的指令有序结合而构成的，可细分为程序号、顺序号、程序段几部分构成。
聚彩网 给大家举例说明，钻孔工序的手工编程完整过程

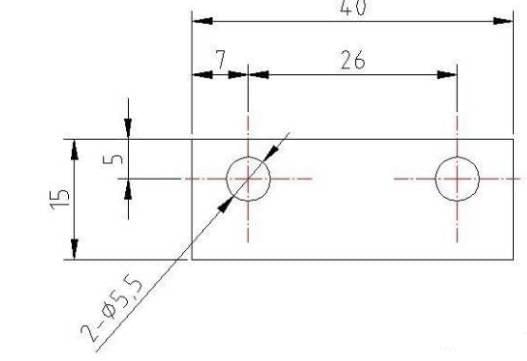

聚彩网 一块厚10MM的45号钢板上钻两个Φ5.5的孔。（选用Φ10的点钻及Φ5.5的钻头，坐标原点在左上角）
| % |
| O0001（程序号） |
| M6 T1（选择1号刀） |
| G0 G90 G54 X7. Y-5. M3 S1200（快速定位到第一个孔上方，主轴正转） |
| G43 H1 Z50. M8（建立刀具长度补偿，打开冷却液） |
| G98 G81 Z-2. R2. F60.（点孔固定循环格式） |
| X33.（点第二个孔） |
| G80（取消固定循环） |
| M5（主轴停止） |
| G91 G28 Z0. M9（切削液关，Z轴返回机床参考点） |
| G28 Y0.（Y轴返回机床参考点） |
| M01（选择性停止） |
| M6 T2（钻孔） |
| G0 G90 G54 X7. Y-5. M3 S1000 |
| G43 H2 Z50. M8 |
| G98 G83 Z-13. R2. Q2. F60. |
| X33. |
| G80 |
| M5 |
| G91 G28 Z0. M9 |
| G28 Y0. |
| M30（程序结束） |
| % |
